| 覆土用の大型製品です。表面の凸部は被覆土のすべり出しを抑制し、流速低減の粗度としても有効に働きます。製品は連節鉄筋で一体化するタイプと連結金具で一体化するタイプがあります。重量が十分あり一体化されているため流体力に対して十分安定します。機械施工により大幅な省力化、工期短縮が可能となります。 |
| |
|
 |
 |

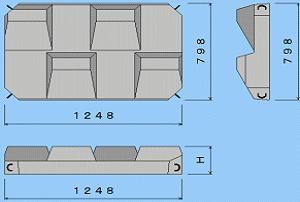

連節タイプ
|

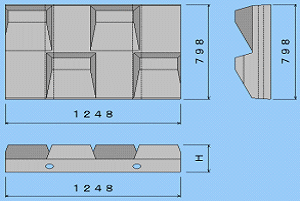

連結タイプ
|
|
| 種別 |
参考質量 |
寸法 |
客土量 |
１m2当り
使用個数 |
| 長さL |
幅B |
高さH |
| kg |
ｍ |
m3/m2 |
個 |
| 連節 |
330 |
330 |
1,248 |
0.798 |
0.23 |
0.084 |
1 |
| 350 |
360 |
0.25 |
| 連結 |
300 |
320 |
0.23 |
0.087 |
| 350 |
360 |
0.25 |
|
| ≪水理特性≫ |
|
| 諸元項目 |
原型値 |
| ブロック質量 (kg) |
315 |
| ブロック寸法 (m) |
0.798×1.248×0.230 |
| 揚力作用面積 Ab (m2) |
0.996 |
| 抗力作用面積 Ad (m2) |
0.144 |
| 横揚力作用面積 Abx (m2) |
0.996 |
| 測定項目 |
単体ブロック特性値 |
群体ブロック特性値 |
| 揚力係数 CL |
0.11 |
0.04 |
| 抗力係数 CD |
0.63 |
0.17 |
| 横揚力係数 CLX |
0.01（左方向） |
0.00 |
| 測定項目 |
原型値 |
| 揚力係数 CL |
0.19 |
| 抗力係数 CD |
1.01 |
| 揚力に対する回転半径 LL(m) |
0.752 |
| 抗力に対する回転半径 LD (m) |
0.566 |
| 測定項目 |
特性値 |
| 相当粗度 KS (m) |
0.445 |
|
