▼農業水利施設保全補修工法

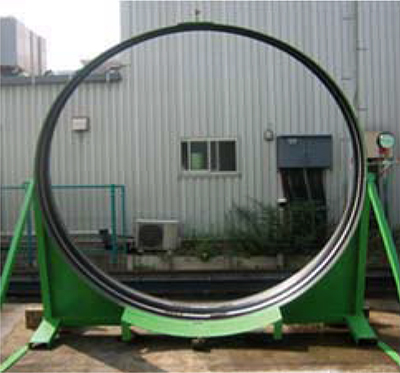

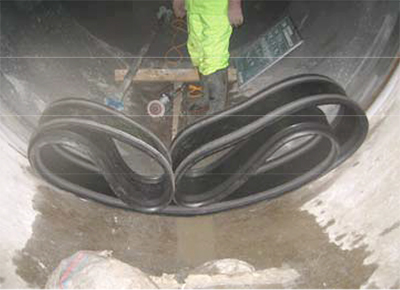

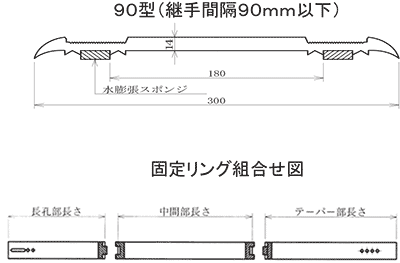

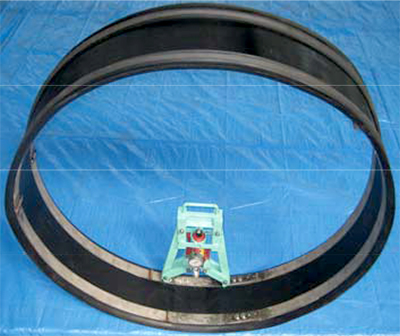

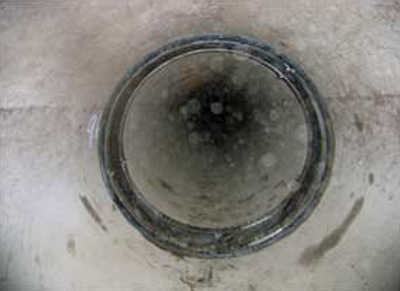

止水バンド工法　（既設管水路継手補修・耐震化工法） 　≪工法の分類≫ ・止水工法 ・止水バンド工法 ・パイプライン 　≪製品外観≫ 【止水バンド拡張状態】 　≪基本構造≫ 【水密ゴム詳細図】 　≪施工写真≫ 　　 施工前　　　　　　　　　　　　　　　　　　　　　　　　　　　　施工完了 　≪特長≫ 　　 ①止水部の水密ゴム内に水膨張性スポンジを使用し、水密ゴムの圧縮永久ひずみによる 　止水性能の低下を防止しています。 　 ②水密ゴムの止水部に装着した水膨張スポンジは、装着溝両端の側面拘束力により止水 　効果を向上させています。 ③水密ゴムの固定リング装着溝に摩擦抵抗力の軽減対策として滑材溜まり細溝を設けています。 　 ④内外水圧による水密ゴムの膨出対策として、止水ゴム中央部を厚くしています。 　 ⑤固定リング拡張後のボルト固定部をクサビ形状とすることで緩み防止構造としています。 ⑥固定リングのボルト固定部を長孔形状とすることで接合が容易な構造としています。 ⑦意匠登録　第1400834号

≪構造諸元≫

材料諸元 水密ゴム材質 合成ゴム（SBR） 固定リング材質 SUS３０４ 構造諸元 固定リング構造 ２条３分割で油圧ジャッキによる拡張構造

≪適用条件≫

１）管内径φ800mm～3,000mmまで適用可能です。またφ600mmのマンホールから資機材の搬出入が可能です。 ２）継手間隔90mm以下、耐内水圧1.5Mpa、耐外水圧0.2Mpa（別途固定リングを追加採用時）に適用します。 ３）管継手の段差40mm以下、管内径差20mm以下に適用します。 ４）管路勾配は、5度未満までを通常施工とし、それ以上の傾斜部は別途、安全対策を行い施工します。 ５）適用管種は、PC管、FRPM管、コンクリート管、ダクタイル管、鋼管、ポリエチレン管などです。

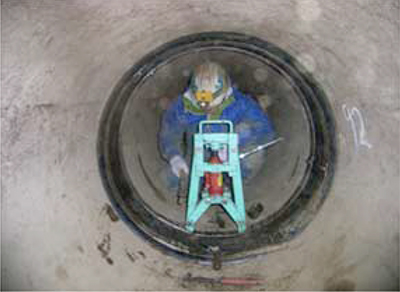

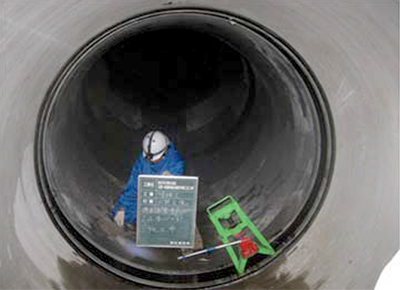

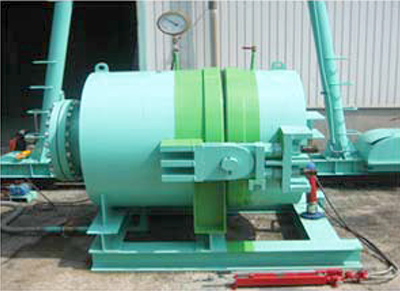

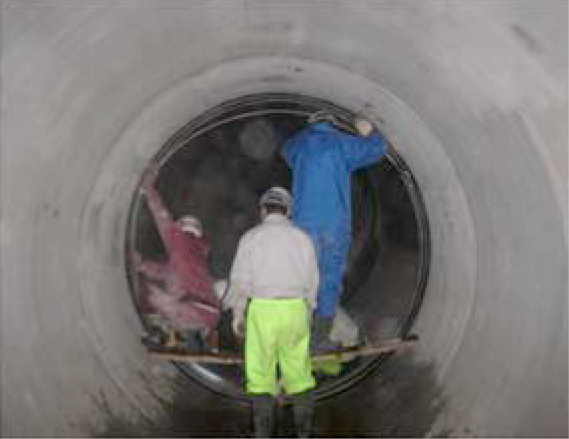

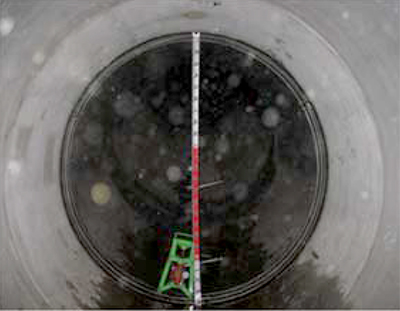

■　水圧試験装置　 φ1,350mm内水圧試験機 φ3,000mm外水圧試験機 ■　小口径管（口径900mm）設置事例 油圧ジャッキで固定リング拡張 止水バンド設置完了 ■　大口径管（口径2,400mm）設置事例 油圧ジャッキで固定リング拡張 止水バンド設置完了 ≪主な施工実積≫（平成28年3月現在）

施工年度 発注者 使用サイズ 平成23年度 東海農政局 φ1,200　φ1,350　φ1,500　φ1,650　φ2,000　φ2,200 北陸農政局 φ2,600 水資源機構 φ1,800　φ2,040　φ2,460　φ3,750 岩手県 φ1,134 平成24年度 関東農政局 φ1,200　φ1,350　φ1,500 愛知県 φ1,000　φ1,350 滋賀県 φ1,350 長野県 φ900 東北農政局 φ1,650 平成25年度 関東農政局 φ800　φ1,500 愛知県 φ900　φ1,650 長野県 φ800 平成26年度 長野県 φ900 岐阜県 φ800 平成27年度 東北農政局 φ2,000 関東農政局 φ1,100 近畿農政局 φ1,100　φ1,500 長野県 φ1,100 静岡県 φ1,000　φ1,100　φ1,200 愛知県 φ800 φ828 φ1,350 φ1,800 富山県 φ2,200 岐阜県 φ800
