| SUS巻込み鋼管工法 （SUS巻込み鋼板溶接管水路補修工法） |
|
|
|
|
| ≪工法の分類≫ |
|
・管路更生局所補修工法
・止水工法
|
|
|

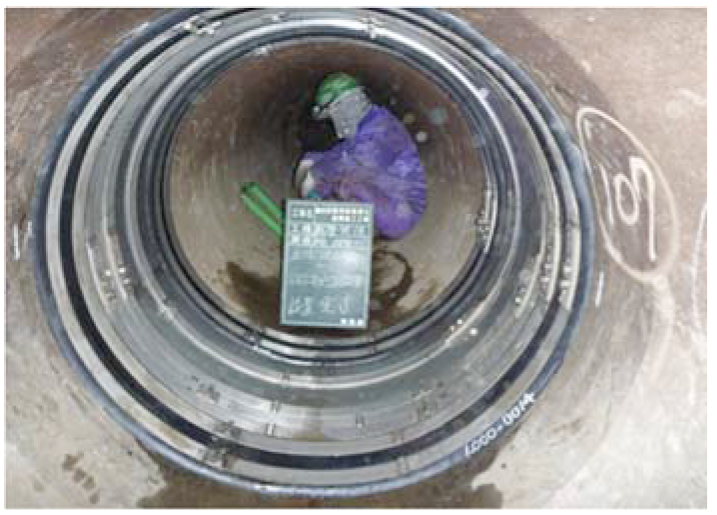

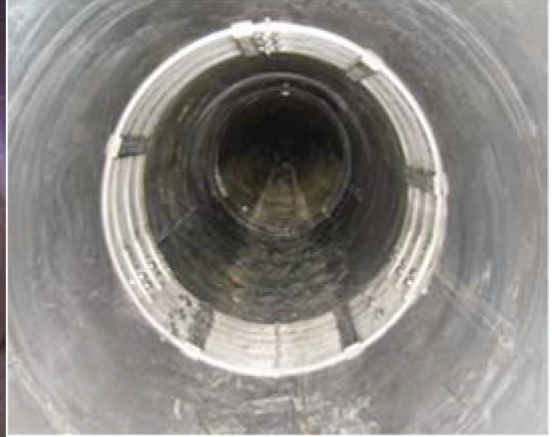

【SUS巻込み鋼管溶接】 【SUS巻込み鋼管設置完了】
  |

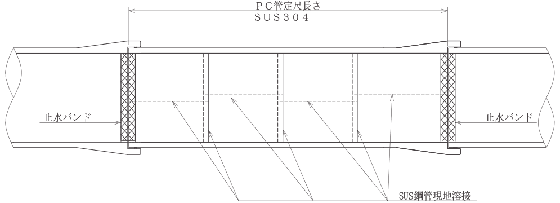

| ≪基本構造≫ |
|
１．厚さ２ｍｍのSUS鋼板をロール曲げ加工
２．管内で拡径し溶接して内圧管を製作
３．円周方向のクラック部には補強リブ溶接
４．両端の管継手部に止水バンド設置
|
| ≪施工写真≫ |
|

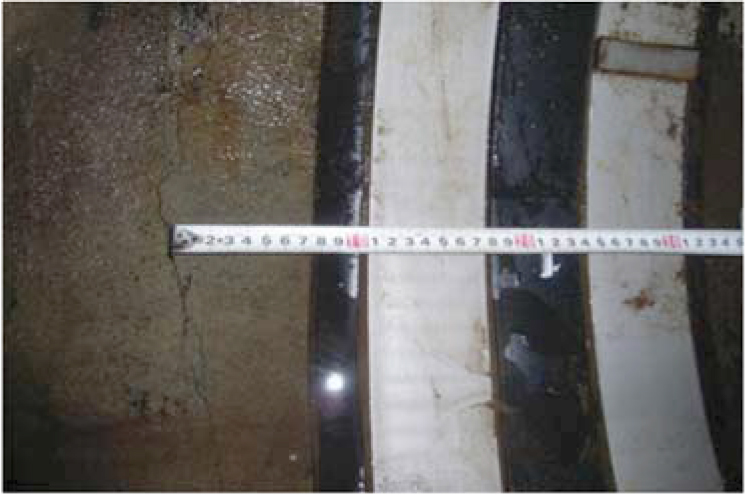

施工前 施工完了
|
| ≪特長≫ |
|
| |
① |
管路の任意な地点の部分補修が可能です。
|
| |
② |
φ600ｍｍのマンホールから資材の搬入が可能です。
|
| |
③ |
SUS鋼板の溶接接合のみで内圧管を製作するため、裏込め材や塗装が不要で即、通水可能です。
|
| |
④ |
管継手部は、止水バンドを施工することにより、止水および耐震性が確保できます。
（止水バンド：耐内水圧1.5Mpa、耐外水圧0.1Mpa）
|
|
| ≪構造諸元≫ |
|
| 材料諸元 |
| 止水バンド水密ゴム材質 |
合成ゴム（SBR） |
| 止水バンド固定リング材質 |
SUS３０４ |
| 構造諸元 |
| 形成方法 |
ロール曲げ鋼板拡径溶接接合 |
| 止水バンド水密ゴム構造 |
水膨張スポンジゴム |
| 止水バンド固定リング構造 |
２条３分割で油圧ジャッキ拡張構造 |
|
| ≪適用条件≫ |
|
| １） |
対象構造物 |
水路管（RC管、PC管、FRPM管） |
| ２） |
対象断面 |
最小寸法φ800ｍｍ～3,000ｍｍまで適用 |
| ３） |
施工条件 |
湧水箇所は、予め止水処理が必要 |
|
| ≪実施例≫ |
|
【施工手順】
| １ |
資材搬入 |
|

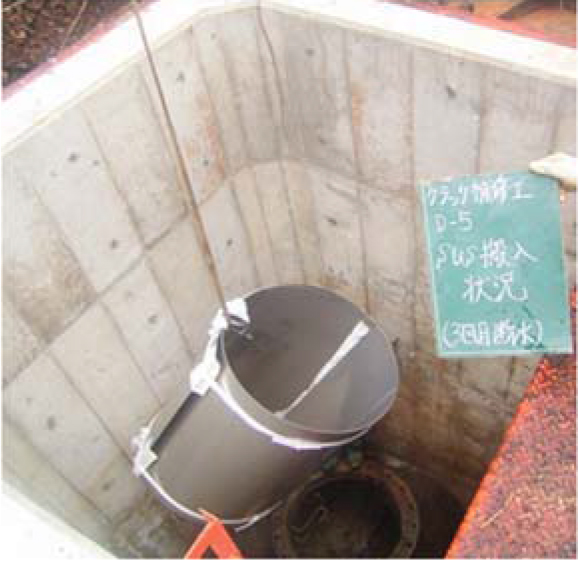

φ600mmのマンホールから搬入可能な径にＳＵＳ鋼板を縮小 |
 |
| ２ |

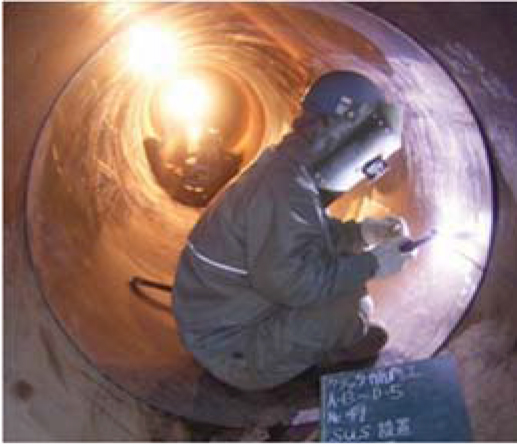

鋼板溶接 |
|
片側全厚すみ肉重ね溶接接合 |
|
| ３ |
止水バンド設置 |
|
管継手部(両端部）に止水バンド設置 |
|
| ４ |
完成 |

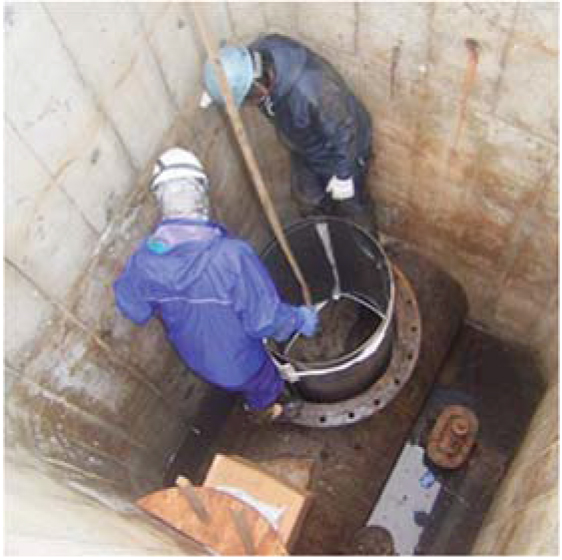

| ①SUS巻込み鋼板吊り込み |
 |
 |

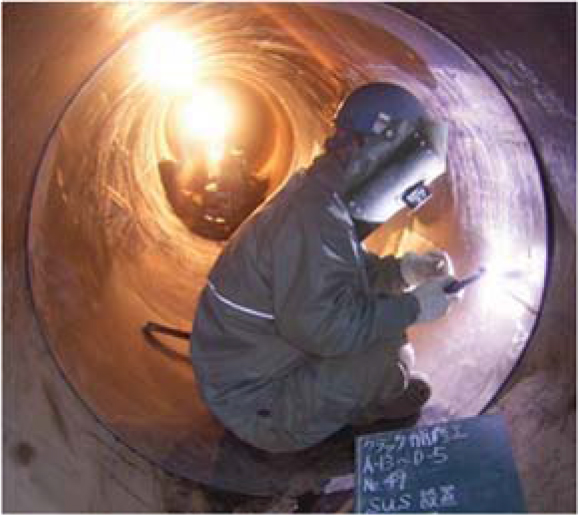

| ②鋼板拡径溶接 |

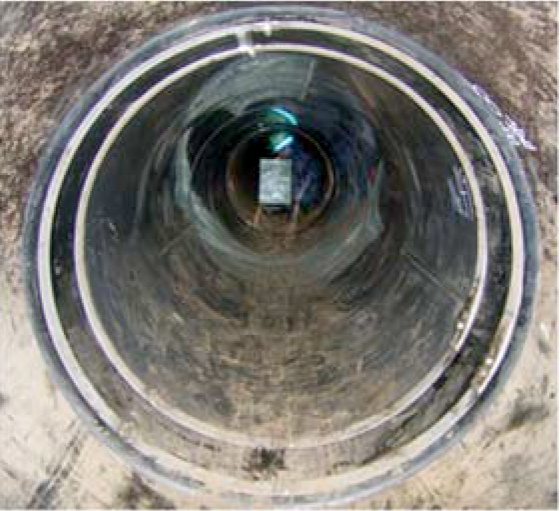

③止水バンド設置完成 |
|
|
|
| ≪主な施工実積≫（平成28年3月現在） |
|
| 施工年度 |
発注者 |
使用サイズ |
| 平成23年度 |
愛知県 |
φ900 φ1,000 |
| 平成24年度 |
愛知県 |
φ1,650 |
| 平成25年度 |
愛知県 |
φ800 |
| 平成26年度 |
奈良県 |
φ1,100 φ1,200 |
| 平成27年度 |
関東農政局 |
φ1,100 |
| 近畿農政局 |
φ1,100 |
| 愛知県 |
φ828 |
| 富山県 |
φ2,200 |
|
|
